地震散射技術孤石勘查應用
目前，有許多方法進行孤石預測，但預測效果的評價往往被忽視，本文以橫琴馬騮洲隧道為例，采用地震散射勘探技術進行水上地震勘探，并對勘探結果進行鉆探驗證及爆破處理，進而對勘查效果進行評價分析。結果表明，地震散射勘探技術結合鉆探及爆破修正，可以較為準確的查明隧道埋深范圍內存在的孤石，為隧道安全施工提供科學依據。
圖2 隧道工程位置
地震散射技術勘探結果
地震勘探區長300m，寬60m。沿隧道軸向測線間距2m，線內炮點距1m，施工10040炮，炮點形成2m x 1m網格?？碧絽^(qū)內松散地層的波速在1400m/s左右；全風化花崗巖波速在1400-1800m/s范圍，強風化巖波速介于1800-2400m/s之間，超過2400m/s的巖體為中等風化巖。孤石的波速界限定為2400m/s，它的強度與中等風化巖相近。
勘探結果表明，測區內大多數地段基巖的高程在-40m到-38m左右。隧道的最大埋深的高程為-34m?？碧綀?bào)告中將高程在-33m以上的高速巖體統稱為孤石，包括基巖突起和風化殘留巖體。地震勘探發現67處孤石，其中在隧道范圍內的有25處。

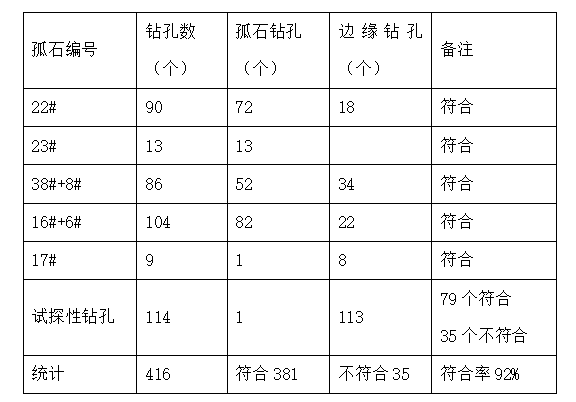

爆破鉆孔數據統計表
爆破處理驗證
海底孤石爆破處理是確保隧道盾構機安全掘進的關鍵措施。
孤石平面分布區的對比結果
爆破處理的鉆孔沿隧道布置，終孔深度在-32m到-34m范圍，控制隧道底界面。圖4中的紅色點是揭露到孤石的鉆孔平面位置，藍色未揭露孤石。鉆探揭露的孤石集中分布在7個區內?，F(xiàn)對孤石區的分布及與物探結果的吻合情況進行分析。
沿西線隧道分布有3個孤石區，分別名命為W1、W2和W3區，其中W1區范圍較大，從WK2+520到+560，長度約40m左右；W2區規模較小，以WK2+610為中心，長度10m左右；W3區分布范圍在WE2+680到+700，長約20m左右。
沿東線隧道也有3個孤石區，分別命名為E1、E2和E3。其中E1的范圍較大，從EK2+520到+560，長約40m；E2的規模次之，范圍在EK2+630到+660，長度約30m；E3的規模最小，僅在EK2+695附近揭露。

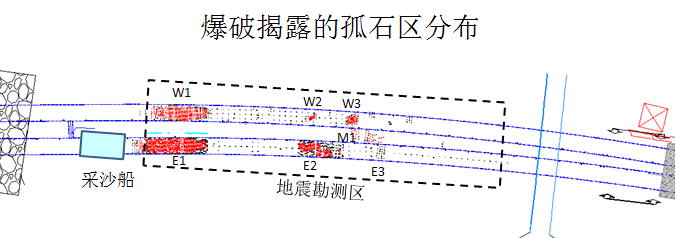

圖4 爆破孤石區分布
在兩隧道之間發現M1孤石區，位置在EK2+690到+710范圍內，長度約20m，就是早期驗證的T34和T35孤石所在的區域。
物探結果中的不同深度的水平切片，清楚地展現了孤石的平面分布。這里選擇-33m和-34m的水平切片示于圖5a和圖5b。圖中紅色表示波速超過2400m/s的孤石的位置。對比這兩幅水平切片與爆破孤石分布（圖4）可以看出，爆破揭露的7處孤石區的位置與物探推定的結果基本相吻合。特別是西線的W1、W2、W3孤石區與中線的M1孤石區吻合的非常好。東線的3個孤石區中的兩個E2、E3吻合的較好，另一個E1吻合的較差?，F(xiàn)對吻合的情況作深入對比分析。
首先對西線的3處孤石進行對比。爆破揭露的W1孤石區，在物探的-33m和-34m水平切片上對應著規模較大的22#、23#、38#、8#等4處孤石；在W2孤石區在物探切片上對應有11#、12#、29#、30#、31#等5處孤石；在W3孤石區對應有6#、16#、17#、44#等4處孤石；兩種方法反映這些孤石的位置和規模都很吻合，但爆破對孤石形態的揭露更精細。
兩隧道之間的孤石區M1對應的位置有孤石34#、35#、42#，這在2016年初的驗證階段已經得到證實；
東線的3個孤石區在物探剖面中的顯現沒有爆破結果清楚。E1孤石區中后段EK2+560到+580范圍內有24#、54#、56#等3處孤石相對應，但在前段EK2+520到+560范圍內在-33m水平上沒有發現孤石，在-34m水平上開始顯現一些零星孤石分布。這可能是由于臨近測區南側停泊的采砂船影響到邊緣數據的采集，使測量船不能完全航行到位產生的不利影響。東線的E2孤石區有59#孤石和一些位編號的小孤石，在-34m切片上更清楚，范圍沒有爆破揭露的大；E3孤石區有64#及一些未編號的小孤石，-34m切片上更清楚。在東線物探推定的孤石深度偏深了2m。

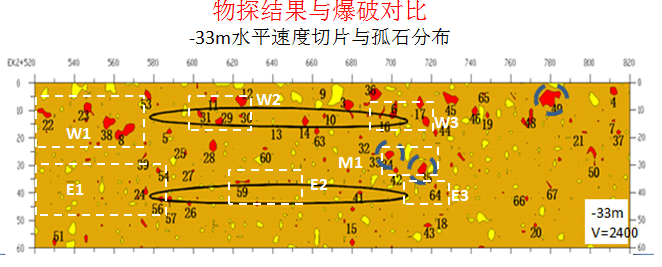

圖5a -33m水平切片波速與孤石分布
圖5b -34m水平切片波速與孤石分布
爆破揭露的孤石與物探確定的孤石進行對比，列于下表。

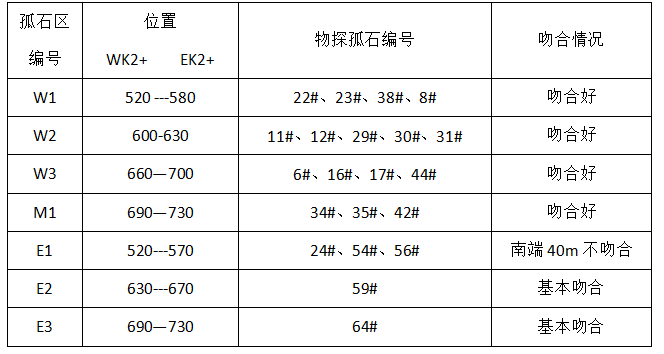

表3 爆破與物探孤石結果的對比
統計結果顯示，爆破揭露的7個孤石區中的4個與物探結果吻合良好，2個較吻合；另一個E1區吻合較差，主要是南部邊緣40m吻合不好，物探確定的深度偏大2-3m；其后的10m基本吻合。
縱剖面孤石分布對比
爆破資料中沿東、西兩隧道軸線繪制了基巖起伏界面。地震勘探的三維波速結構中沿軸向間隔2m剖切31條波速與孤石分布縱剖面。其中剖面9位于西線軸線位置，剖面21位于東線軸線位置，可與爆破的縱剖面進行對比。對比圖像示于圖6a與圖6b中。前者為西線軸線，后者為東線軸線。現分別進行分析。

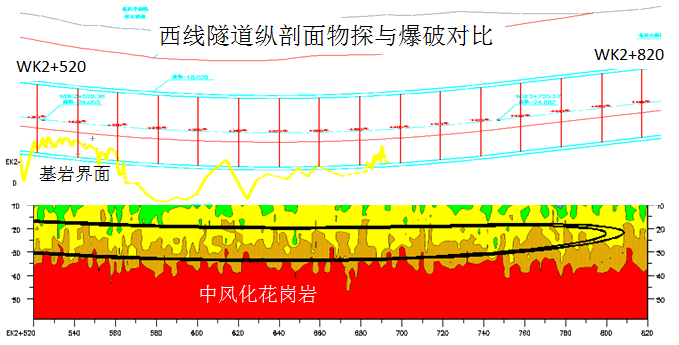

圖6a 西線隧道軸線爆破與物探對比剖面
西線隧道縱剖面中，物探對W1、W2和W3孤石區的探測結果與鉆探結果基本一致。位置、深度的偏差都在1.5m以內。僅在起始段WK2+520到+530的10m范圍，受采砂船占位的影響，深度誤差超過了2m。

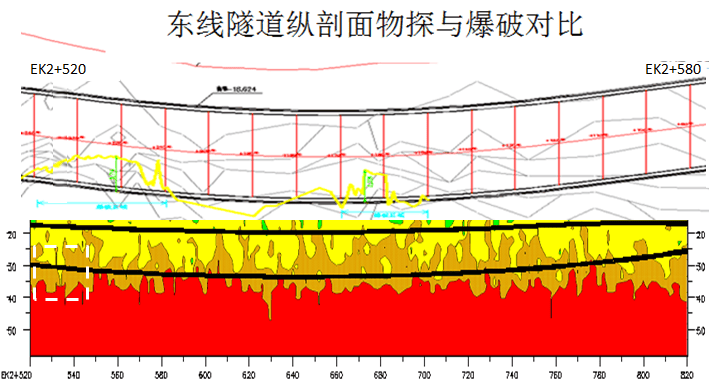

圖6b 東線隧道軸向波破與物探剖面對比
在東線隧道縱剖面中，上部是爆破剖面，下部是物探剖面。爆破剖面中EK2+520到+570的50m范圍內基巖凸起，與隧道相交，形成E1孤石區；EK2+630到+670的40m范圍內，基巖與隧道相交，形成E2孤石區；E3孤石區不在隧道軸上。
物探剖面中在起始段E1區EK2+520到+540的20m范圍內，受采砂船占位的影響，探測誤差較大，深度上偏深2-3m。對E2區孤石區的探測位置基本相吻，深度誤差在2m以內。
西、東兩隧道軸線的對比結果表明，西線軸線的起伏與物探的結果基本吻合，東線的起始部分40m內，物探結果偏深2-3m。
橫斷面孤石對比
爆破鉆孔資料沿東西線隧道繪制了11個斷面圖，其中西線6個，東線5個。這些斷面圖涵蓋了東、西線的6個孤石分布區。將位置相同的物探斷面圖與之對比，繪于下圖中。物探斷面圖中左側隧道為西線, 右側為東線?，F(xiàn)分別進行對比。
沿西線隧道有6個斷面圖，斷面圖中左側是爆破鉆孔結果，右側是物探結果。其中WK2+545，+550，+560三個斷面圖位于W1孤石區。物探與爆破揭露的孤石位置與深度基本吻合；其中WK2+615，+660兩個斷面位于W2孤石區，物探與爆破揭露的孤石位置與深度基本吻合；WK2+695斷面位于W3孤石區，爆破與物探的結果基本一致。具體細節見斷面圖。

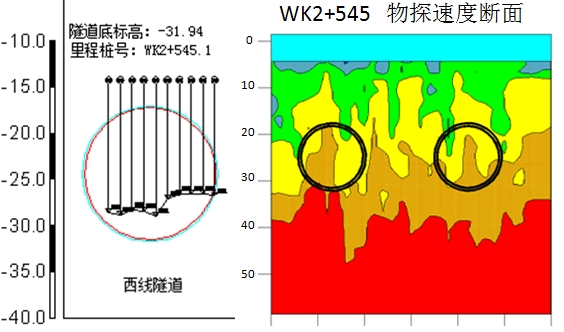

圖7a WK2+545斷面爆破與物探對比
該斷面位于W1孤石區，圖中物探斷面中左側為西線隧道。圖中顯示爆破與物探揭露的基巖埋深基本相吻合，誤差在1.5m之內。

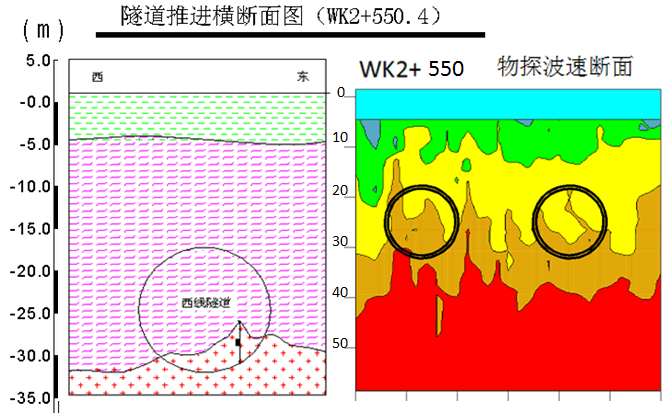

圖7b WK2+550 斷面爆破與物探對比
該斷面在W1孤石區，圖中反應物探與爆破確定的基巖界面位置與深度基本吻合。

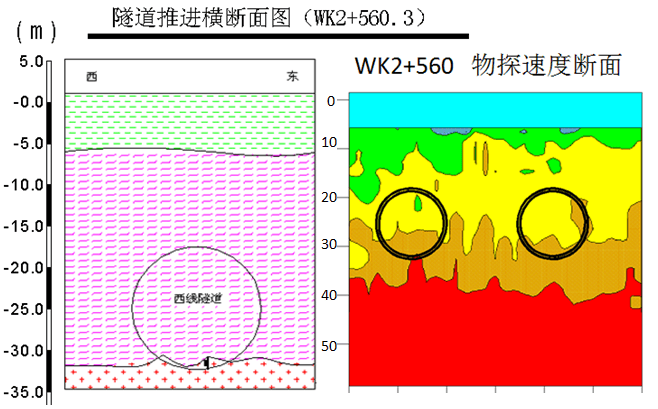

圖7c WK2+560 斷面爆破與物探對比
該斷面位于W1區，圖中反應物探與爆破確定的基巖界面位置與深度基本吻合。物探的基巖凸起略窄了些。

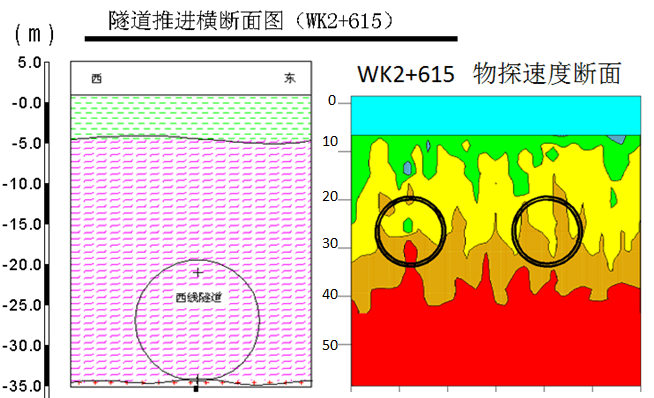

圖7d WK2+615 斷面爆破與物探對比
WK2+615斷面位于W2孤石區。物探確定的孤石位置與鉆探基本一致，深度偏淺2m左右。

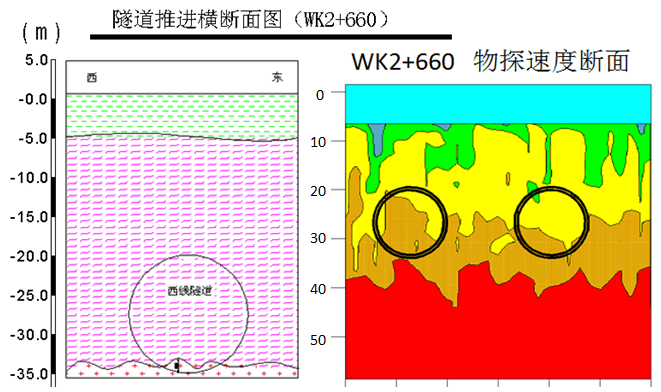

圖7e WK2+660 斷面爆破與物探對比
WK2+660斷面位于W2孤石區。圖中表明物探確定的孤石位置和深度與鉆探的結果基本一致。
圖7f WK2+695 斷面爆破與物探對比
WK2+695斷面位于W3孤石區。圖中表明物探確定的孤石的位置與深度與鉆探結果相一致。物探給出的孤石是無根的，而鉆探證實該孤石是有根的，屬于基巖突起。這點略有差異。

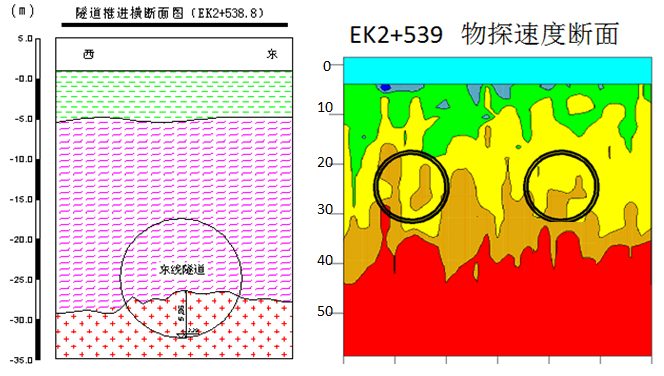

圖7g EK2+539 斷面爆破與物探對比
EK2+539斷面位于E1孤石區，物探斷面中右側為東線隧道。對比結果表明，物探確定的基巖位置與鉆探相比偏深2-3m左右。
通過平面圖、軸線縱剖、斷面圖的對比，爆破與物探結果總體上有較好的吻合，在細節上也有一些差異。對比結果可歸納為以下幾點：
1）測區內爆破發現的7處孤石區有6處與物探結果基本吻合，吻合率為86%；
2）東線E1孤石區差異比較大，特別是南段的40m，物探結果偏深；
3）孤石的平面位置與深度的誤差為2m左右，最大深度誤差不超過3m；
爆破與物探結果的對比表明，物探結果在宏觀上起到了指導作用，達到了預期效果。但在精度上與工程要求還有一定距離，在應用中與鉆探相結合會發揮更大效果。
