被動源面波勘探方法概述

---

       早在20世紀50年代，國外就有人開始研究天然源面波勘探技術了，如今，在美洲、歐洲和日本等國家和地區，被動源面波勘探在無損檢測和場地評價中的應用日益廣泛。在世界上不同的地區和國家，被動源面波有著不同的名稱，在美洲，稱為被動源面波（passive surface wave）；在日本稱為微動（microtremor）；而在歐洲則是環境隨機振動（ambientvibration）；在我國，有時又稱天然源。盡管名稱各異，但實質相同。
       被動源方法其主旨是利用主動源勘探中忽略、乃至予以壓制的隨機噪聲來研究地下結構。被動源面波技術無需人工震源，自然界中的潮汐、風動、雷電、地震火山噴發，人類活動比如汽車、火車經過、船只活動等其它人文活動均可作為其震動來源，其裝置連續對地觀測幾分至幾十分鐘，即可獲得分析地層的面波曲線。被動源面波方法在不能實行地震勘探的喧鬧城市或?qū)Νh(huán)境保護要求特別嚴格的地方非常實用。

產品簡介

---

       我公司與浙江大學夏江海教授聯合開發出PSW-I、PSW-II（無線）、PSW-III（3D）等系列智能面波儀。儀器采用TCP/IP網絡級連，分布式結構設計，內置軟件功能齊全，集主動源面波數據采集、被動源面波數據采集、震動監測等多種功能于一體，儀器同時配備旋鈕、觸摸屏兩種操控方式，使用簡捷、快速。數據采集過程無需人工干預，直接實時顯示勘探成果——面波頻散曲線。
       目前儀器廣泛應用于探查覆蓋層厚度、劃分松散地層沉積層序；探查基巖埋深和基巖界面起伏形態，劃分基巖的風化帶；探測構造破碎帶；探測地下隱埋物體、古墓遺址、洞穴和采空區；探測非金屬地下管道；探測滑坡體的滑動帶和滑動面起伏形態；地基動力特性測試；地基加固效果檢驗等領域。

技術特點

---







AmbiSeis被動源面波數據處理軟件

---


1、支持多種觀測方式，檢波器可排成一維直線，或二維L形、三角形、圓形或其它任意形狀
2、支持SEG-2、SEG-Y、SAC和TRD格式地震數據
3、完整的預處理步驟：去趨勢、去均值、切割和時間域歸一化
4、三種被動源面波分析方法：空間自相關（SPAC/ESPAC）、被動源多道面波分析（PMASW）和微動折射（REMI）
5、自動拾取頻散曲線，可導入SurfWave中與主動源一起頻散曲線反演
6、參數按照實際經驗進行缺省值設置，用鼠標即可完成整個操作步驟，功能模塊化

SurfWave主動源高頻面波數據處理軟件

---


1、 支持SEG-2和SEG-Y格式地震數據，強大的道編輯功能
2、豐富的數據預處理（切除干擾波，多域濾波，消除體波等）
3、包含全部五種主動源頻散分析方法（τ-p變換，f-k變換，相移法，傾斜疊加法，高分辨率線性拉東變換）
4、便捷的人機交互方式，自動或手動拾取頻散曲線
5、根據頻散曲線相速度分布，計算最佳初始模型橫波速度
6、快速穩定的基階與高階聯合反演算法（可反演瑞雷波（Rayleigh wave）和勒夫波（Love wave））
7、擁有目前唯一能運用于含低速夾層模型的算法

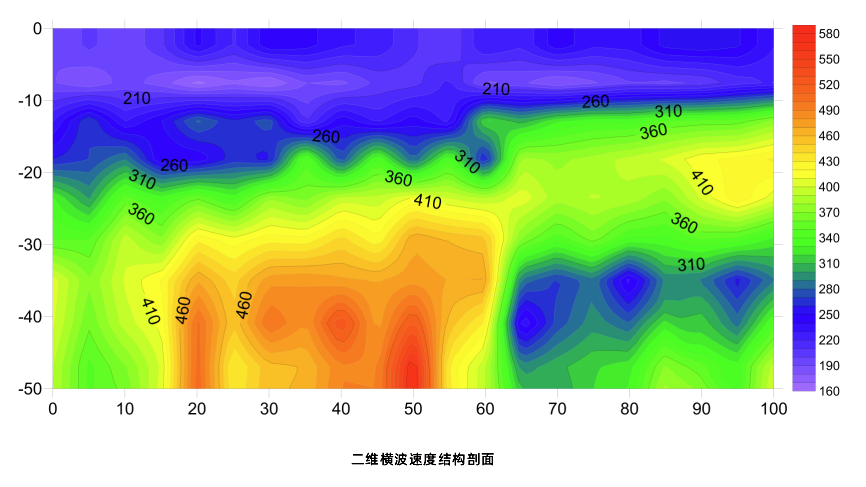

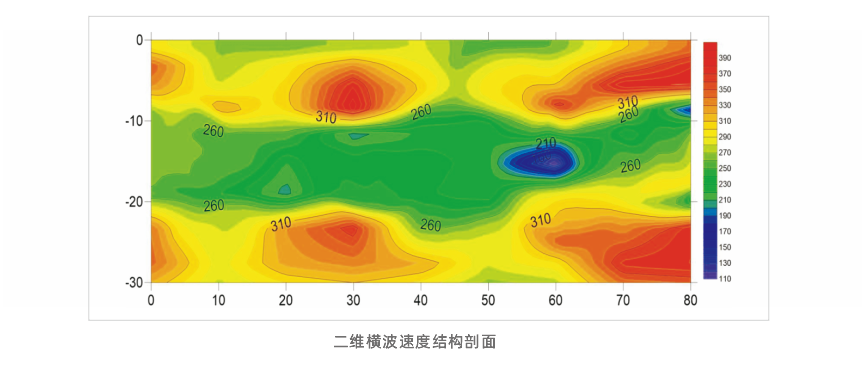

8、測線批量處理，生成橫波速度擬二維剖面

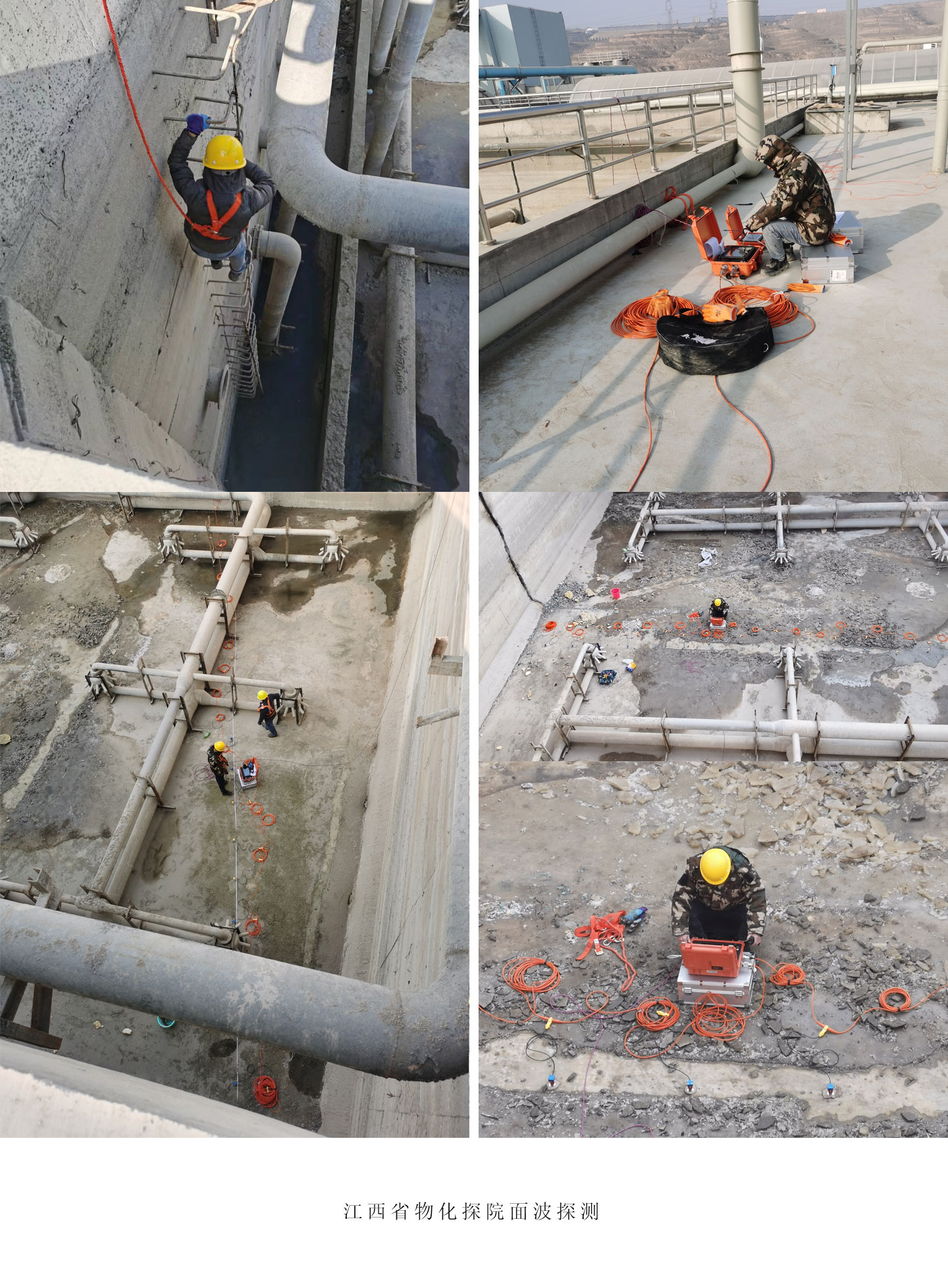

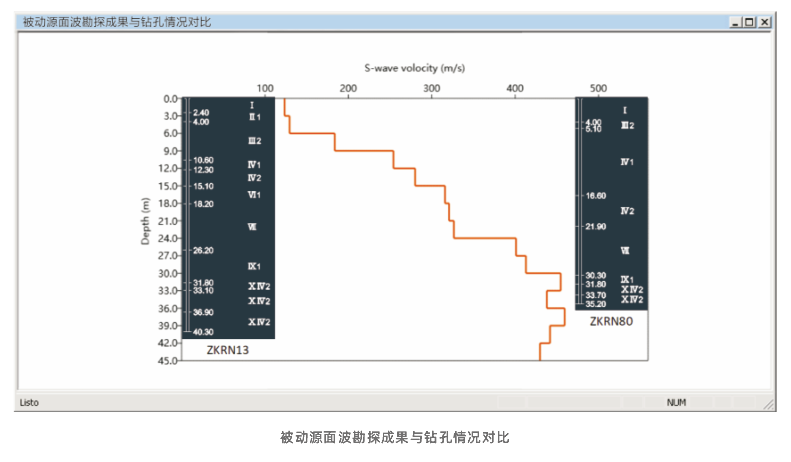

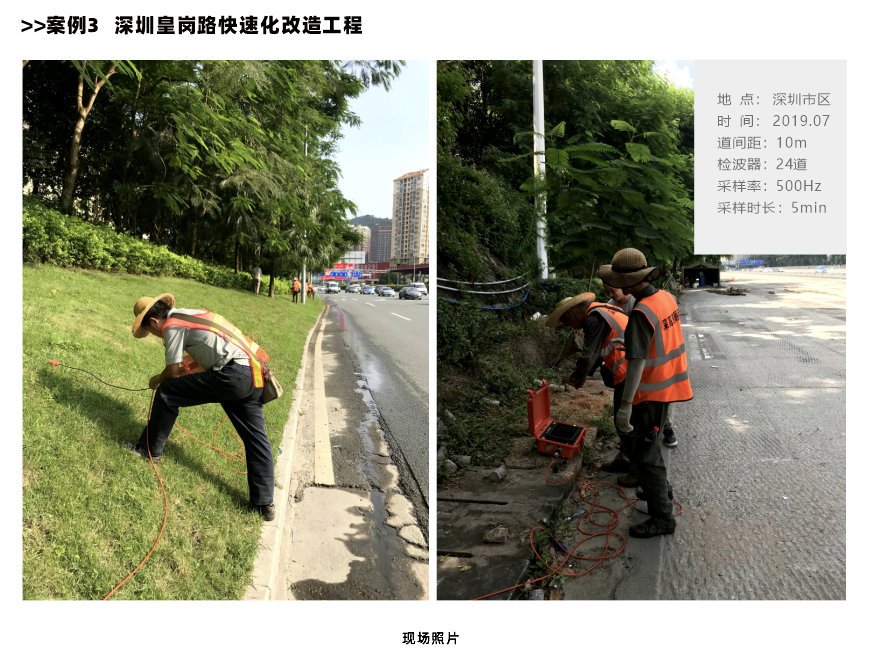

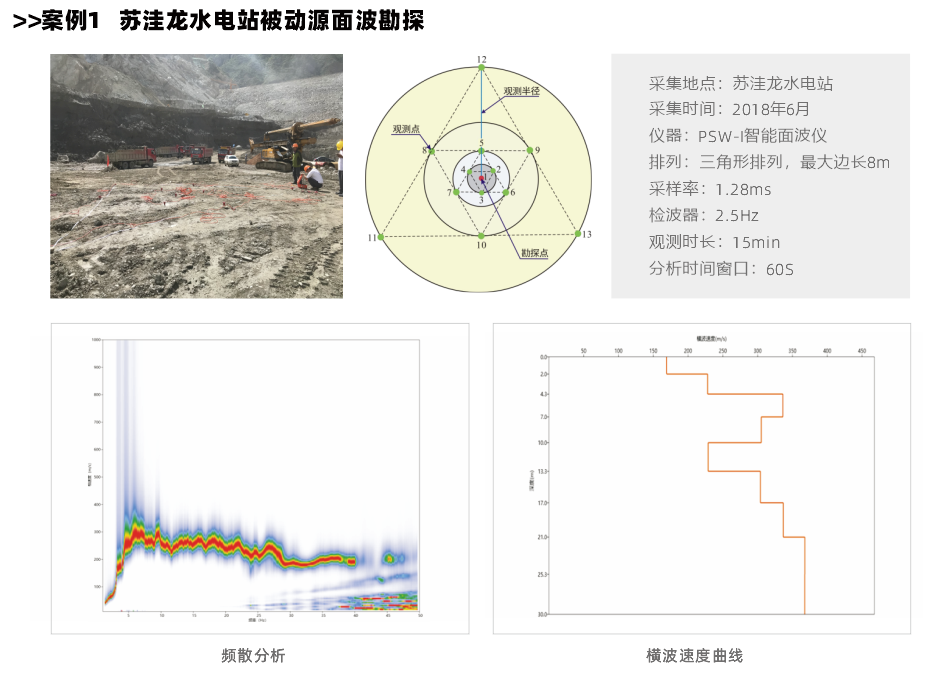

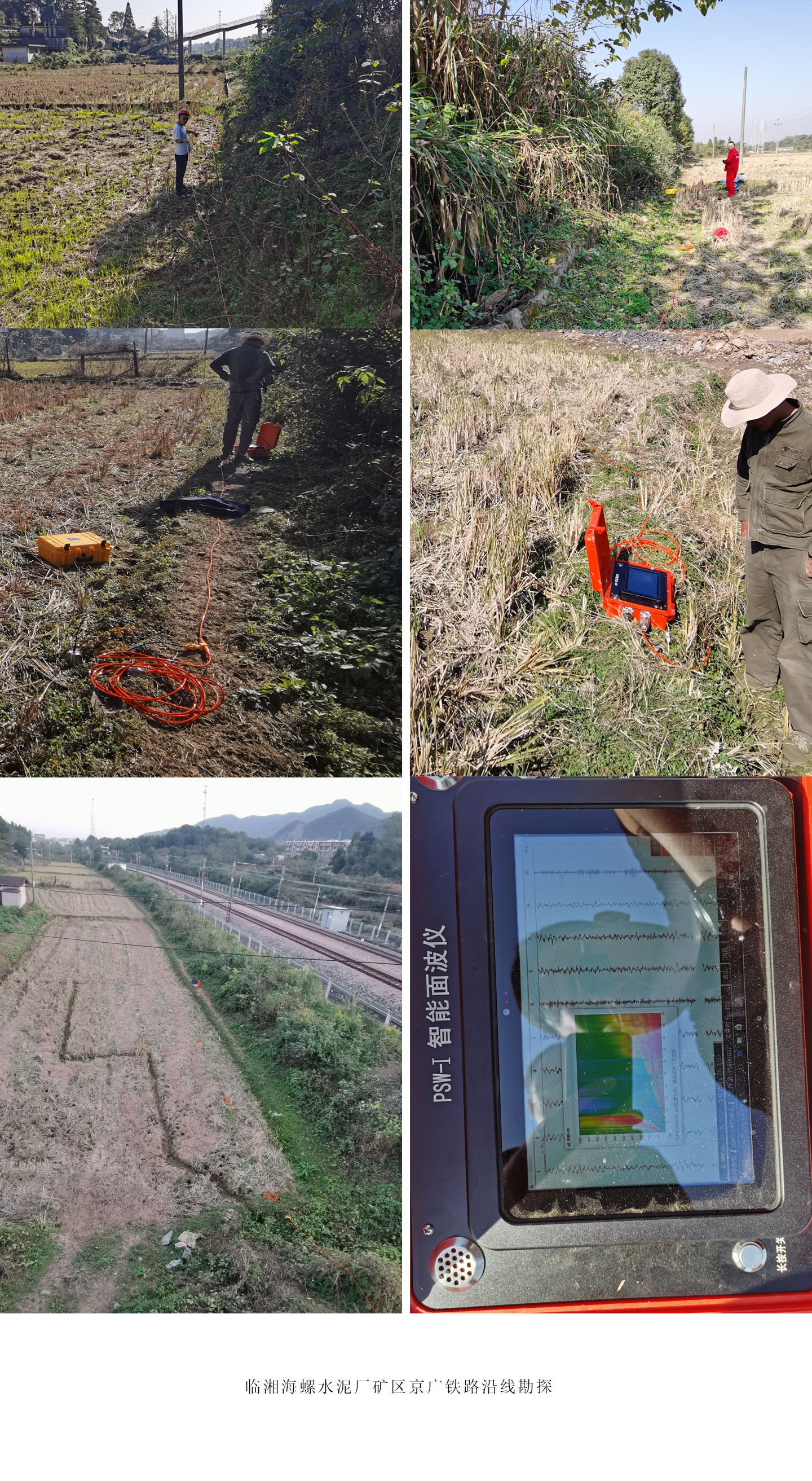

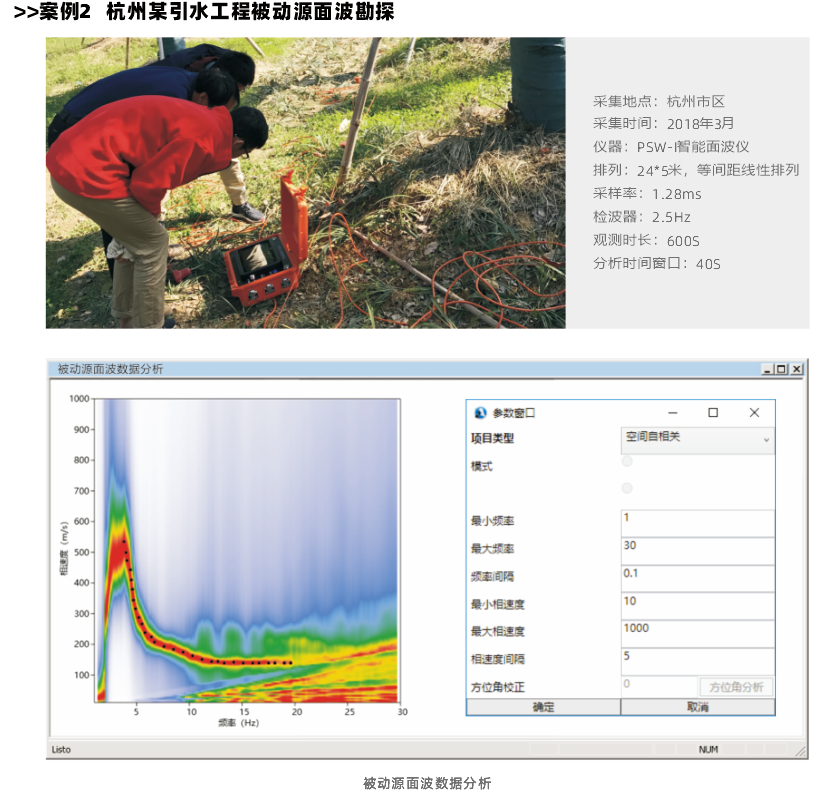

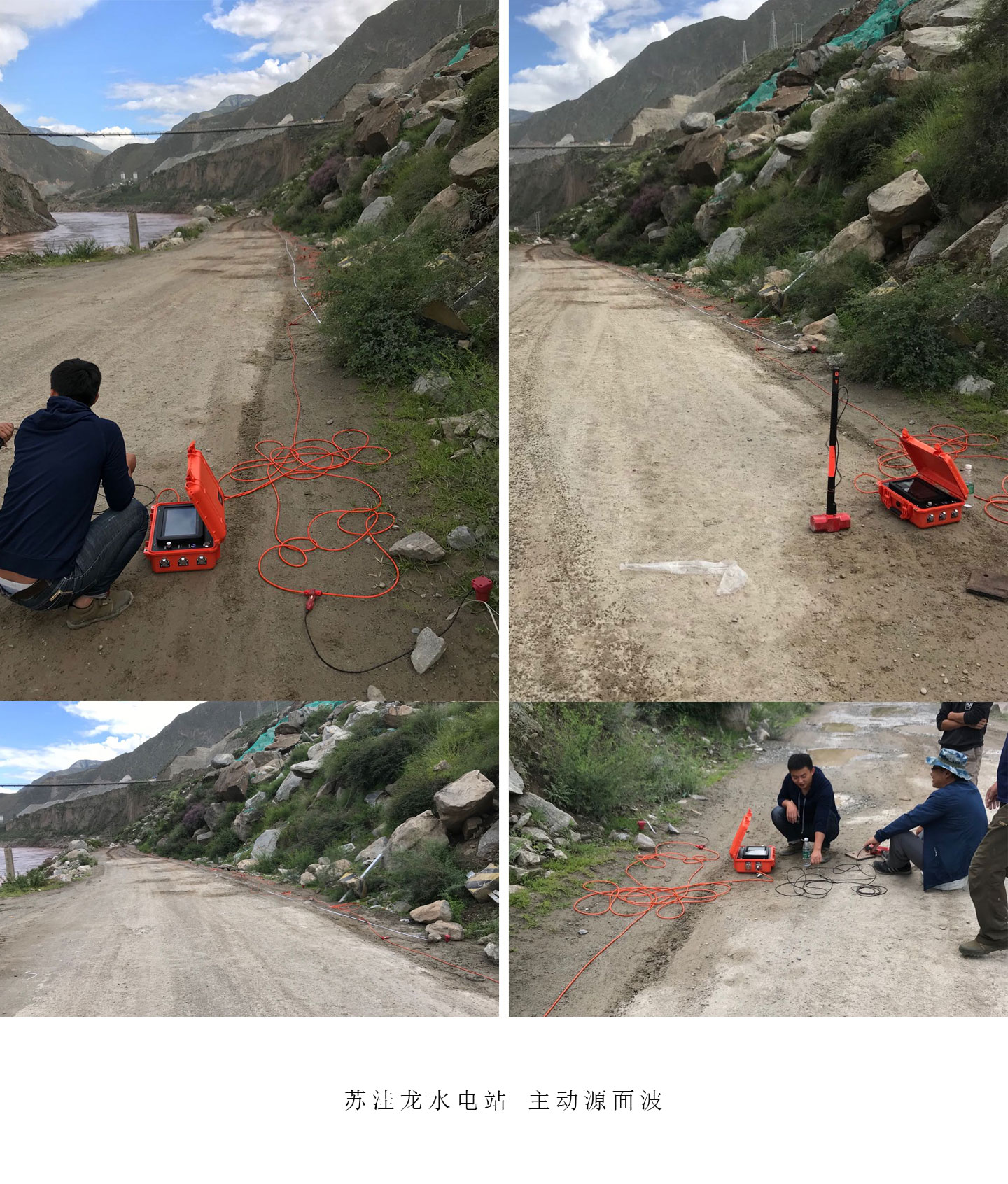

其他案例
